这两类电子元器件在很多电路中都会遇到。比如场效应管可以用作电磁炉中的开关振荡器，也可以用作电瓶车充电器的电路中的开关管，它在电脑主板中用的尤其多。而对于可控硅，也就是俗称的晶闸管，在我的学习工作中，我发现它的应用也非常广泛，比如我们生活中常见的电风扇和洗衣机都会用到可控硅，下面我们再来聊聊这两类器件的具体区别吧。
首先最重要的一点是他们的控制方式不一样。

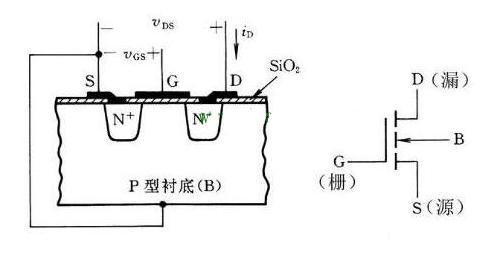

场效应管的种类有很多，最为常见的有结型场效应管（FET）和金属氧化物半导体场效应管（MOSFET）这两种。他们最大的共同点在于都是利用半导体内部的电场效应来控制电流大小，我们举个例子，下图中的N沟道MOS场效应管的栅极和源极之间的Ugs电压大于一定的数值切Uds大于零，那么这时Rds的等效电阻会非常小，就会有较大的电流由漏极流向源极，他们之间就很像用一根导线连起来。
当栅极与源极之间的Ugs电压小到一定数值的时候，或者Ugs电压为零的时候，那漏极和源极之间的等效电阻就会非常大，所以没有电流通过，由此可见场效应管是通过在栅极和源极之间建立了一定的电压后才能够控制接通的。

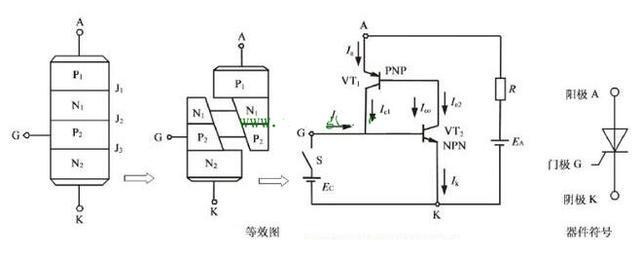

下面我们来说一下可控硅，这个器件是在二极管的基础上发展出来的，一般来说要让可控硅导通需要满足两个条件，其一是要给可控硅的控制级G加一个触发信号，也就是说需要在门极G和阴极K之间加一个足够大的正向电流和电压，同时它的阳极要高于阴极，这样它们之间的等效电阻就非常小了，就像用导线连起来一样。要关闭的时候，只需要把阳极A和阴极K之间的电流减小，这样它们之间就像断开一样无法导通了，或者我们把阳极A的电压调低于阴极K的电压也可以关断这个可控硅。
通过上述解析我们就可以知道，场效应管和可控硅的控制方式是不一样的，我们一般称场效应管为压控型器件，而可控硅则俗称流控型器件，就是跟他们的控制方式有关。
从场效应管的结构来看，相对比较简单，那么制造工艺上肯定是要比可控硅简单的，再加上它的功耗很小，噪声低，热稳定性也良好，抗辐射能力也很不错，集齐众多优点于一身的它在大规模和超大规模的集成电路中都会被用到，而可控硅就无法做到这一点。
